Descrição do produto
Vantagens características
1. Alta precisão: capaz de alcançar uma precisão de usinagem de ± 0,01mm

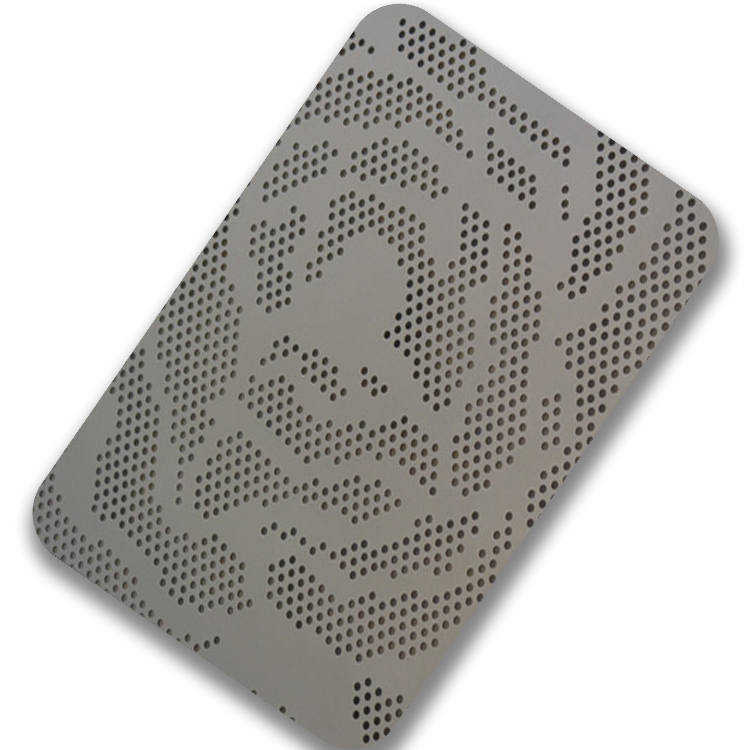

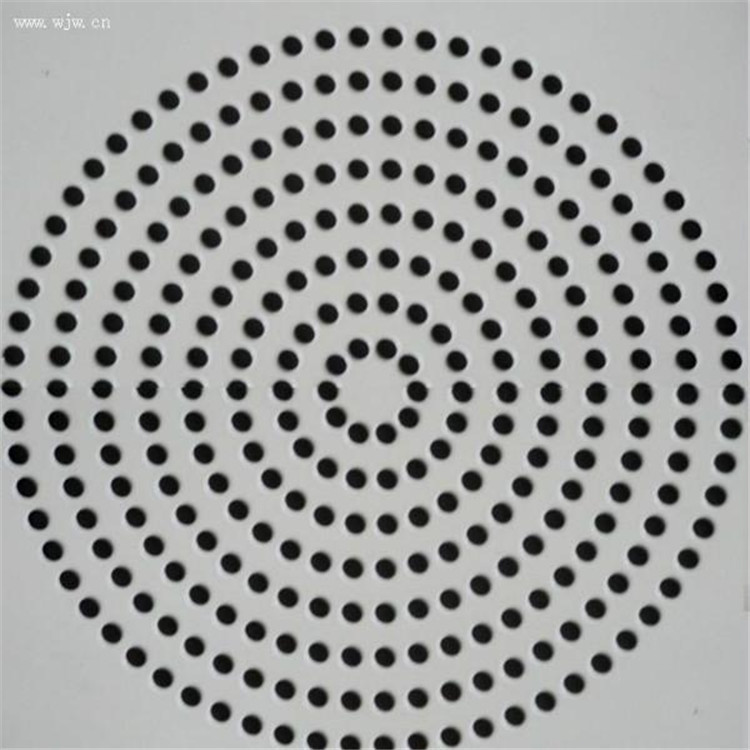

2. Tipo de orifício flexível: pode ser projetado com qualquer forma, densidade e arranjo
3. Bordas suaves: sem rebarbas, sem deformação
4. Sem estresse mecânico: não danifica a estrutura do material
5. Produção em massa: Adequado para a produção em massa de produtos com alta consistência
Especificações comuns
Categoria de parâmetro | Descrição | Faixa comum | Exemplo |
Diâmetro do orifício | Diâmetro das perfurações | 0,5 mm – 100 mm (comum: 1mm, 2mm, 5mm, 10mm) | Exemplo: orifício redondo de 2 mm significa que cada orifício tem um diâmetro de 2 mm |

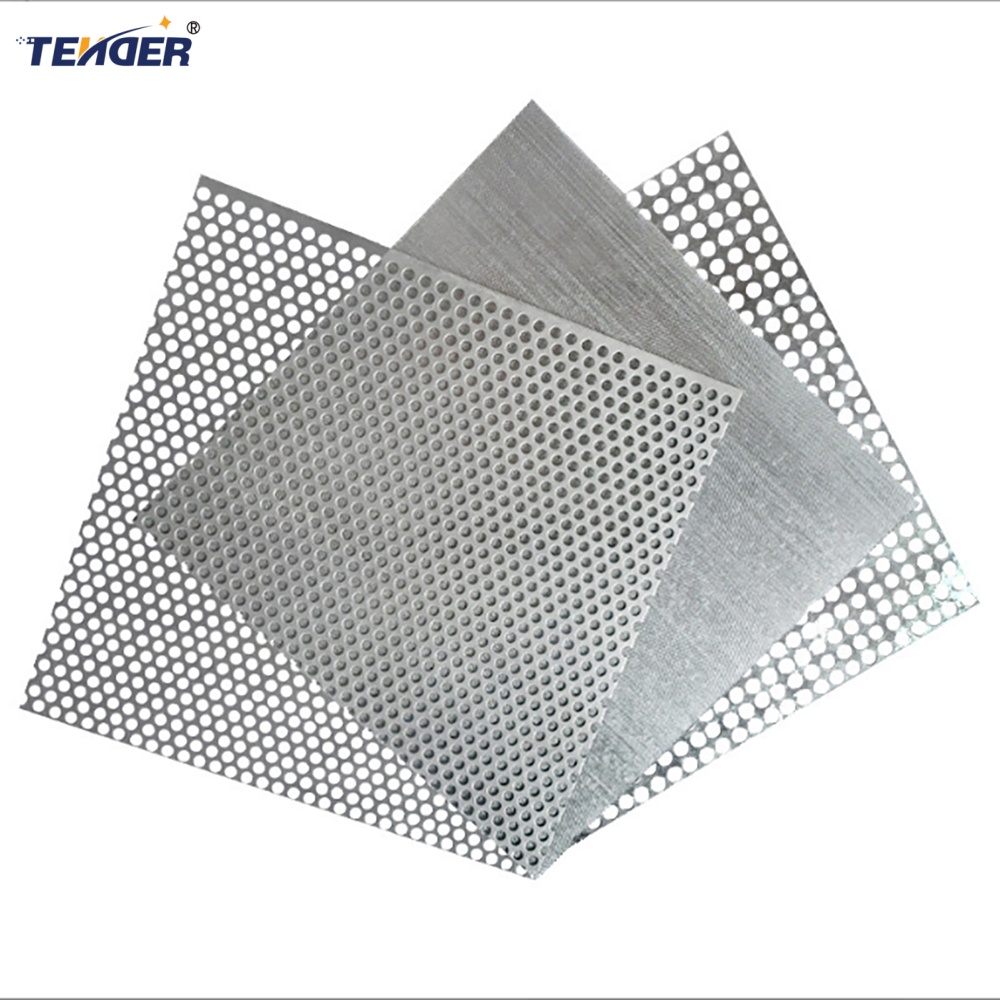

Espessura da folha | Espessura da folha de metal | 0,3 mm – 10mm (comum: 0,5 mm, 1 mm, 1,5 mm, 2 mm, 3 mm) | Placas mais grossas oferecem mais força, mas são mais pesadas e mais difíceis de processar |
Pitch (distância central) | Distância entre centros de orifícios adjacentes | Normalmente 1,5 – 3 × o diâmetro do orifício | Exemplo: orifício de 2 mm, pitch de 3 mm |
Área aberta (porosidade) | Porcentagem da área total da folha que é aberta/perfurada | 20% – 80% | Maior área aberta = melhor fluxo de ar ou transmissão de luz |
Arranjo de orifício | Padrão de layout do orifício | Reto (90 °), escalonado (60 °), arranjo horizontal ou vertical | Layout escalonado oferece melhor força e estética |

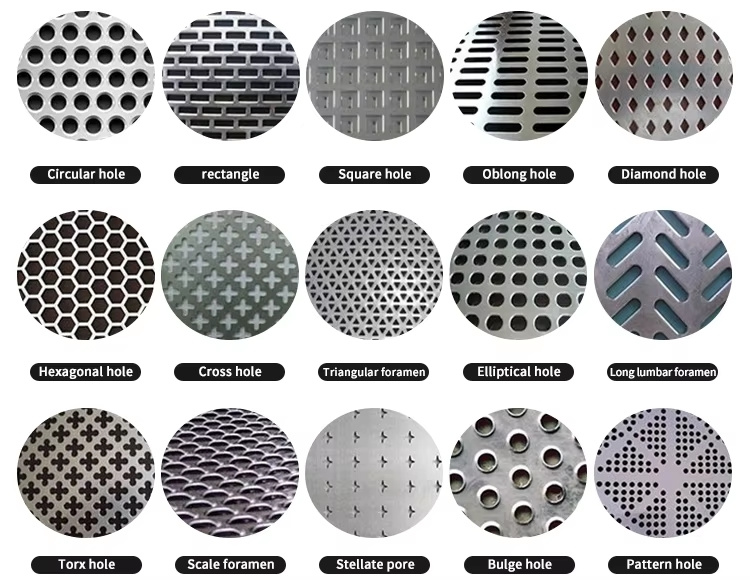

Formas de orifício comuns | Geometria de perfuração | Redondos, com fenda (oblonga), quadrada, hexagonal, diamante, designs personalizados | Buracos redondos são os mais comuns |
Tamanho da folha padrão | Dimensões de uma folha completa | Tamanhos comuns: 1000 × 2000mm1220 × 2440mm1250 × 2500mm1500 × 3000mm | Tamanhos personalizados ou suprimento de bobina disponível mediante solicitação |
Tratamento de arestas | Se as bordas são deburbadas ou roladas | Borda limpa, borda da broca, borda enrolada | Bordas laminadas usadas para requisitos de segurança ou design |
Tipo de material | Materiais de metal base | Aço inoxidável, aço carbono, alumínio, cobre, titânio, aço galvanizado, plástico, etc. | Diferentes materiais oferecem níveis variados de resistência e força de corrosão |
Diâmetro do orifício | Pitch (distância central) | Grossura | Área aberta (aprox.) | Forma do orifício | Padrão |
1 | 2 | 0.5 | 23% | Redondo | 60 ° escalonado |
2 | 3 | 1 | 40% | Redondo | Direto |
3 | 5 | 1.2 | 33% | Redondo | 60 ° escalonado |
5 | 8 | 1.5 | 37% | Redondo | Direto |
10 | 15 | 2 | 40% | Redondo | Escalonado |
0.5×5.0 | 8 | 1 | 32% | Fenda | Direto |
10×10 | 14 | 1.5 | 50% | Quadrado | Direto |
Área de aplicação
Aplicativo | Especificação sugerida |
Ventilação / dissipação de calor | Folhas finas, alta área aberta (por exemplo, orifícios de 1 mm, 60% de área aberta) |
Triagem / filtragem | Pequenos orifícios, padrões densos (por exemplo, orifícios escalonados de 1,5 mm) |
Máquina guardando | Lençóis mais grossos com orifícios maiores (por exemplo, orifícios de 10 mm, 2 mm de espessura) |
Decoração arquitetônica | Projetos de orifícios personalizados, equilíbrio entre estética e força |
Painéis acústicos | Área aberta alta com pequenos orifícios redondos ou hexagonais |
Nossa tela de filtro de perfuração e gravação é projetada para filtração fina e uniforme em indústrias que requerem alta precisão e design compacto. Ao integrar técnicas de perfuração com a gravação química avançada, esta tela do filtro de malha de metal fornece precisão dimensional excepcional, controle de micro-abertura e características de fluxo consistentes.
Feita a partir de aço inoxidável de malha de filtro, esta tela oferece excelente resistência à corrosão, tolerância a alta temperatura e resistência mecânica. É adequado para uso em aeroespacial, sistemas de combustível, dispositivos médicos e processamento químico, onde a filtração de partículas ultrafinas é crítica. O padrão gravado permite alta precisão de filtração, enquanto a estrutura perfurada aumenta o suporte mecânico e a permeabilidade.
Comparado aos filtros tecidos, a tela do filtro de malha de arame em forma gravada não muda ou desgasta, garantindo desempenho estável e vida útil mais longa. A combinação de micro-perfuração e gravura estrutural também minimiza a queda de pressão e permite projetos personalizados, tornando-o adaptável a uma ampla variedade de tamanhos e requisitos de equipamentos.
Disponível em formatos de filtro de tela de metal ultrafinos e pequenos, este produto é ideal para sistemas de engenharia de precisão. Também oferecemos opções de tela de malha sinterizada para filtração de alta pressão. Esteja você atualizando o filtro de tela de malha de metal atual ou projetando um novo sistema, esta solução garante confiabilidade e precisão.
Nossa tela de aço inoxidável de malha de filtro com perfuração e gravura combinada é uma solução versátil para a microfiltração grossa e de micro. Utilizando perfuração avançada e tecnologia de tela de filtro de gravação, entregamos produtos com precisão ultrafina, tornando-os ideais para tarefas de filtragem sensíveis em sistemas compactos ou de alto desempenho.
Este filtro de tela de malha de metal é fabricado a partir de aço inoxidável de alta qualidade, garantindo resistência à corrosão, estabilidade térmica e integridade estrutural em condições adversas. Ao contrário da malha de fio de tecido padrão, as aberturas gravadas oferecem caminhos de fluxo consistentes e eliminam desgaste ou mudança, enquanto os orifícios perfurados fornecem reforço estrutural e taxas de fluxo aprimoradas.
Comumente usado em injetores de combustível, difusores de ar, microeletrônicos e dispositivos de filtração, o pequeno filtro de tela de metal garante desempenho de alta precisão, mesmo em espaço limitado. Seja usado para filtração líquida, de ar ou gás, mantém eficiência e estabilidade em ciclos prolongados.

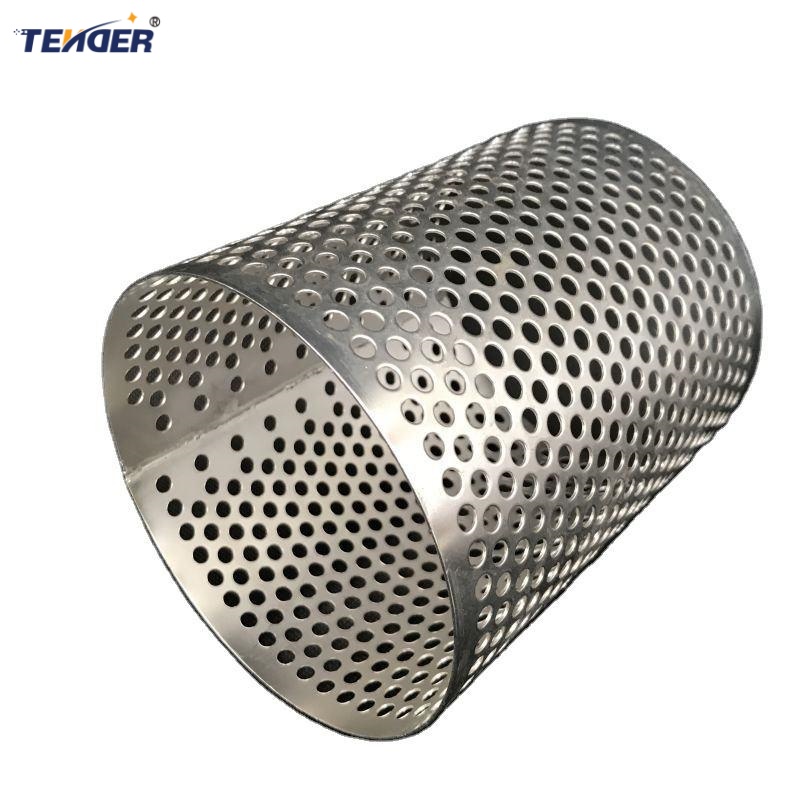

Para durabilidade adicional e proteção de várias camadas, oferecemos opções como estruturas de tela de malha sinterizada-especialmente adequadas para sistemas de alta pressão ou alta temperatura. A tela híbrida perfurada pode ser fabricada em folhas planas, discos, tubos ou perfis personalizados, tornando-o adaptável a uma ampla gama de aplicações.
Nossa tecnologia de tela de filtro de malha de arame oferece as vantagens do controle preciso do slot, entupimento mínimo e manutenção reduzida. Escolha nossa tela de filtro de perfuração e gravação para uma solução de filtragem de próxima geração que combina precisão, força e versatilidade em um design compacto.
